pzi800配水閘閥說明書
[ 2024-01-08 ]

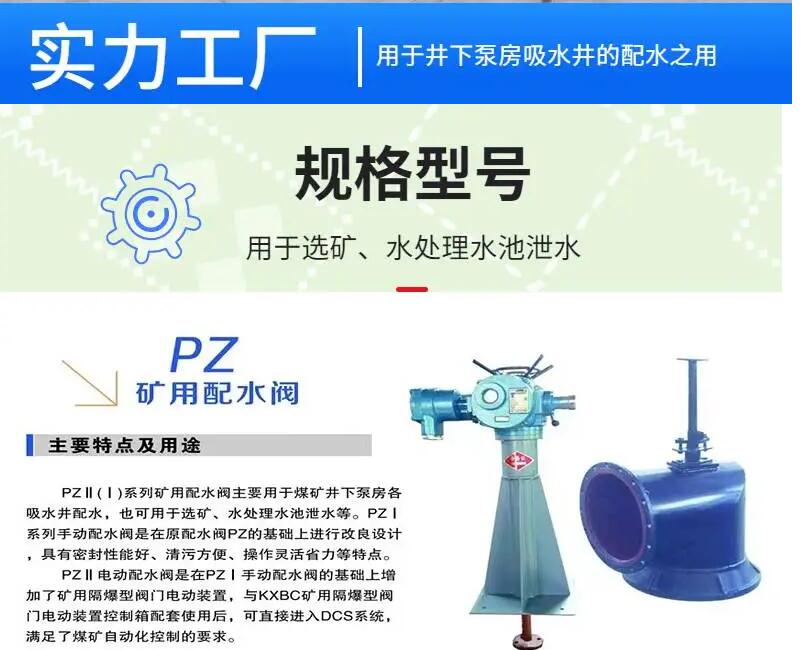

上海湖泉閥門集團有限公司配水閘閥產品介紹: PZ系列礦用配水閥是在原PZ1型的基礎上進行了改良設計;PZII型是在改良設計的基礎上增加礦用閥門電動裝置,來滿足煤礦水泵房無人值班,全自動化生產的需求。PZI礦用配水閘閥是在PZ型的基礎上進行的改進設計,該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。 PZI礦用配水閘閥產品說明 PZI礦用配水閘... 有的閘閥, 閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動, 而使閘板提升, 這種閥門叫做旋轉桿。 礦用配水閘閥所執行的標準是:企業標準Q/BBC-007-91《配水閘閥》。

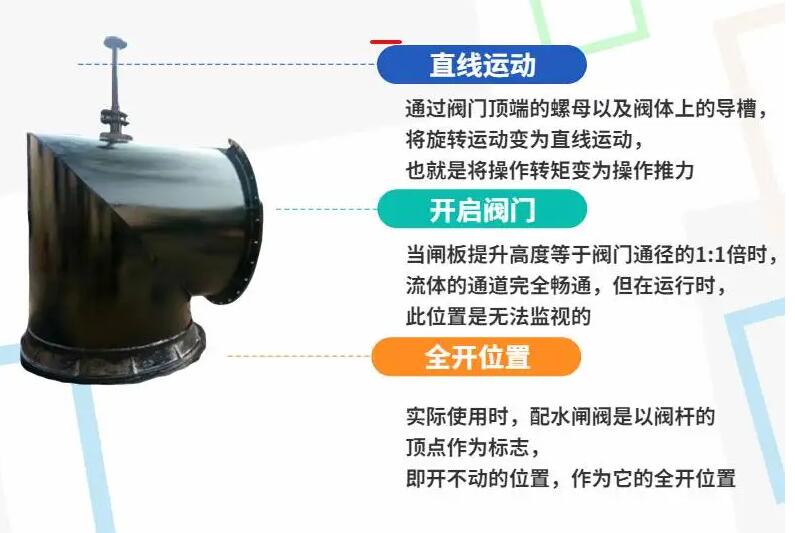

PZ手動配水閘閥是在原PZ1型的基礎上進行了改良設計；PZII型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。配水閘閥也可稱為配水閘門，是的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
PZ手動配水閘閥是在原PZ1型的基礎上進行了改良設計；PZII型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。配水閘閥也可稱為配水閘門，是的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

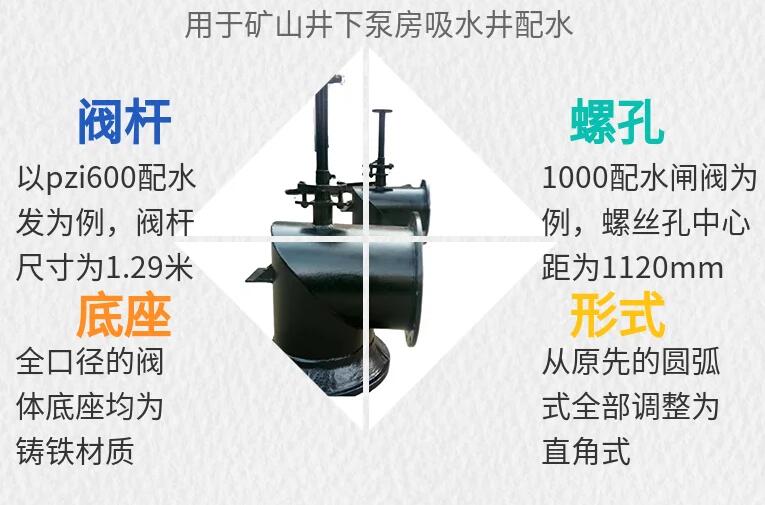

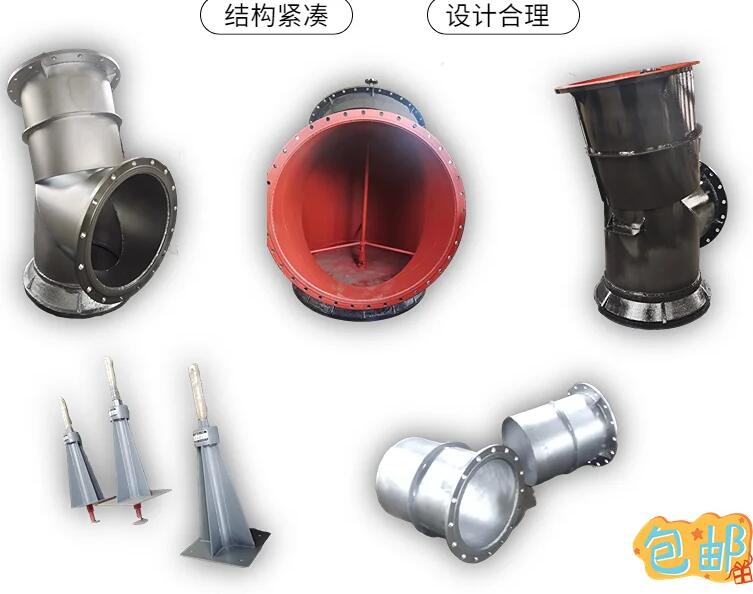

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以***閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制.

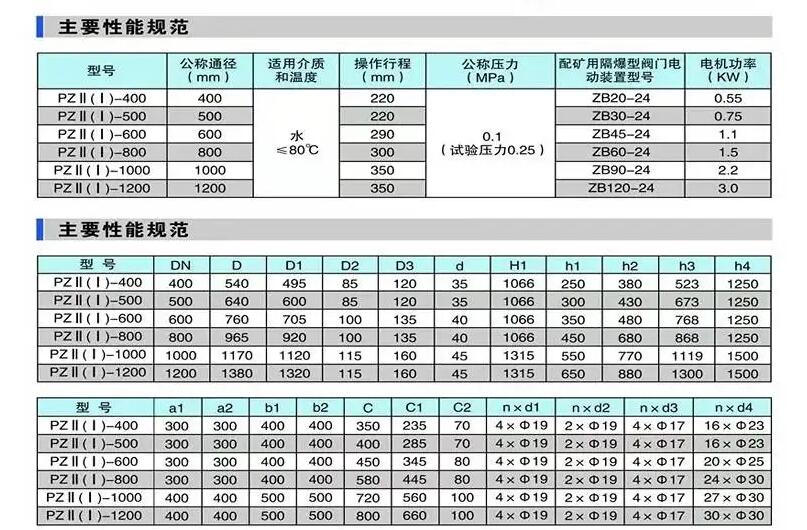

產品名稱：配水閘閥，配水閘門，配水閥
產品型號：PZ-I，PZ-II
產品規格：DN300-1200
公稱壓力：0.1MPa
適用介質：污水、清水
本文標題：pzi800配水閘閥說明書
本文地址：http://m.tabk.cn/tech-zhafa/5080.html
