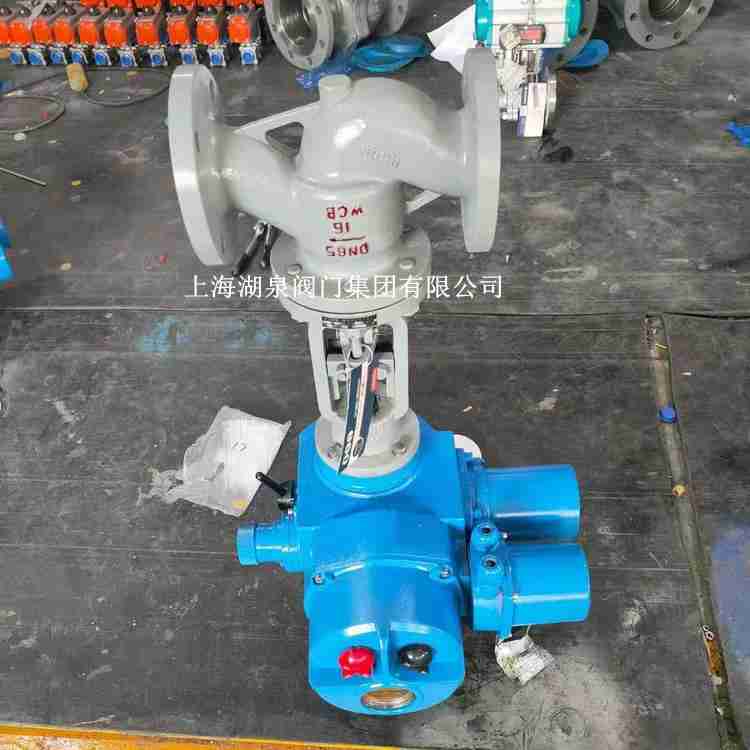

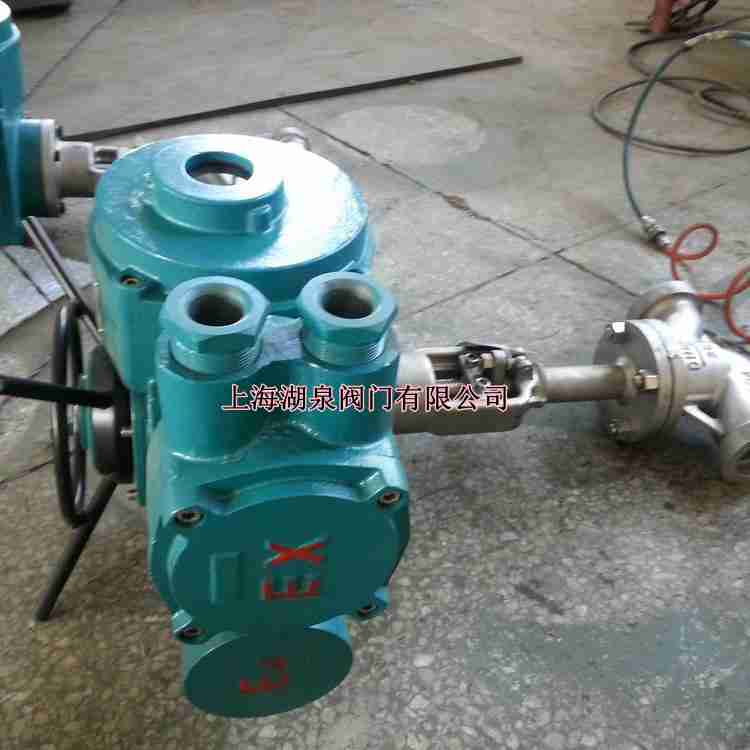

上海湖泉閥門集團有限公司電動截止閥dn150配套防爆型一體化電動頭生產廠家，咨詢：021-64162222    智能一體化電動鑄鋼截止閥主要零件材料及主要用途: 公稱通徑DN(mm)(閥芯...2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600 額定行程...公稱壓力PN(MPa) 1.6...格型號 電動截止閥J941H-100/DN20 PN 10MPA 編號 5923687421...止回閥 H61H-100/PN10/DN50 個 電動盲板閥 F943X-2.5/DN600 臺 電動閘閥...GSR--DN300 天然氣 EX防爆型 V.電動截止閥盡量垂直安裝,閥桿向上。 主要外形和連接尺寸 型號 J41H/Y/B/W-16C/P J41Y-16P/R/I J9B41H/Y/B/W-16C/P J9B41Y/W/Y-16P/R/I 公稱通徑DN PN1.6MPa WT...電動角式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降 旋轉桿式(...DN150 電動截止閥DN50 PN2.5 調節閥PN2.5 接管尺 寸DN200 流量:最大7.99t/h,額定6.22t/h,最小 2.82t/h;閥前壓力: 最大1.05MPa,額定 0.84MPa,最小 0.3MPa,閥后壓...

電動截止閥dn150配套防爆型一體化電動頭適用介質:水;蒸汽;油品;弱酸堿介質;氨氣;液化氣;空氣;煤氣;含塵氣體壓力環境:PN0.6~10.0MPa工作溫度:-30~+...閥礦用瓦斯蝶閥 礦用瓦斯專用電動閥瓦斯蝶閥 礦用電動蝶閥 煤安防爆電動...電動截止閥盡量垂直安裝,閥桿向上。 主要外形和連接尺寸 型號 J41H/Y/B/W-16C/P J41Y-16P/R/I J9B41H/Y/B/W-16C/P J9B41Y/W/Y-16P/R/I 公稱通徑DN PN1.6MPa WT(Kg)電動截止閥盡量垂直安裝,閥桿向上。 四、智能調節型電動截止閥 DN100整體調節型截止閥結構設計、特點及用途 1.閥體和閥蓋連接形式:PN10-64采用栓接閥蓋;PN64... 電動法蘭截止閥智能開關調節型手電一體防爆截止閥 價格 訂貨量 ...PN(MPa) 公稱通徑 DN(mm) 標準值 參考值 L D D1 n2 ...2.5 50 230 160 125 100 20 3 4-φ18 590 645 50 65 ...

C-碳鋼，P-鉻鎳系不銹鋼，R-鉻鎳鉬系不銹鋼，V-鉻鉬釩鋼。 舉例：對于電動、法蘭連接、明桿楔式雙閘板，密封面材料由閥體直接加工而成，公稱壓力PN0.1MPa閥體材料... 電動防爆自密封截止閥 電動自密封截止閥產品說明 本實用新型涉及一種截止閥,特別涉及一種錐面密封截止閥密封結構。自密封截止閥是壓力自緊式閥蓋,按這種設計形式... J941H-25C電動截止閥設計規范: 遵循GB/T 12233,GB/T12235,ANSI B 16.34標準 公稱壓力或壓力級:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公稱通徑或口徑:D...J941W-16P 智能一體化法蘭式電動截止閥 DN200不銹鋼電動截止閥簡介: J941H法蘭式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動...

 j941w一體化電動截止閥 j941w-16p dn50一體化型電動法蘭截止閥介紹: j941w一體化電動截止閥是截止閥的一種,對閥體材質要求比較高一般有304、316、316L等幾個材... WCB鑄鋼電動法蘭截止閥 J941H-25C DN50開關型碳鋼電動截止閥設計規范: 遵循GB/T 12233,GB/T12235,ANSI B 16.34標準 公稱壓力或壓力級:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K... ZB90-24煤礦防爆閥門電動執行器 ZB礦用隔爆型多回轉閥門電動頭 ¥4250.00...型號 J941W-16P DN100 304不銹鋼材質電動截止閥 J941W-16P DN100法蘭式...公稱壓力...J941H-16C防爆鑄鋼電動法蘭截止閥 蒸汽電動截止閥DN100概述: 電動法蘭截止閥J941H-16C是由電動執行機構和截止閥兩部分組成,電動法蘭截止閥的啟閉件是塞形的閥瓣,密封面呈...

電動截止閥dn150配套防爆型一體化電動頭主要技術參數

體、蓋、板 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片 Sealing　Shim	填料 Packing	工作溫度℃ Working Temperature	適用介質Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品 Water Steam Petroleum Ptoducts
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸類Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸類Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2T


 電動截止閥dn150配套防爆型一體化電動頭主要外形尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量 Weight
凸面 法蘭 RF J941H J941Y J941W J941F J941N 16C 16P 16R 16I	10	130	90	60	40	14	4-14	198	120	4.9
	15	130	95	65	45	14	4-14	218	120	5.3
	20	150	105	75	55	14	4-14	258	140	7.0
	25	160	115	85	65	14	4-14	275	160	7.4
	32	180	135	100	78	16	4-18	280	180	8.3
	40	200	145	110	85	16	4-18	330	200	12.6
	50	230	160	125	100	16	4-18	350	240	14
	65	290	180	145	120	18	4-18	400	280	22.7
	80	310	195	160	135	20	8-18	355	280	29
	100	350	215	180	155	20	8-18	415	320	32.8
	125	400	245	210	185	22	8-18	460	360	79.5
	150	480	280	240	210	24	8-23	510	400	93
	200	600	335	295	265	26	12-23	710	400	179
	250	622	405	355	320	30	12-25	786	450	441
	300	698	460	410	375	30	12-25	925	500	6

電動截止閥dn150配套防爆型一體化電動頭 主要尺寸和重量

2.5MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量 Weight
凸面法蘭 RF J941H J941Y J941W J941F J941N 16C 16P 16R 16I	10	130	90	60	40	16	4-14	198	120	4.9
	15	130	95	65	45	16	4-14	218	120	5.3
	20	150	105	75	55	16	4-14	258	140	7.0
	25	160	115	85	65	16	4-14	275	160	7.4
	32	180	135	100	78	18	4-18	280	180	8.3
	40	200	145	110	85	18	4-18	330	200	12.6
	50	230	160	125	100	20	8-18	350	240	16
	65	290	180	145	120	22	8-18	400	280	25
	80	310	195	160	135	22	8-23	355	280	30
	100	350	230	190	160	24	8-25	415	320	34.8
	125	400	270	220	188	28	8-25	460	360	89.5
	150	480	300	250	218	30	12-25	510	400	99
	200	600	360	310	278	34	12-25	710	400	181
	250	622	425	370	332	36	12-30	786	450	445
	300	698	485	430	390	40	16-30	925	500	651

電動截止閥dn150配套防爆型一體化電動頭規格主要尺寸和重量

4.0MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凹凸法蘭 MFM J941H J941Y J941W J941F J941N 40 40P 40R 40I	20	150	105	75	51	16	4-14	275	140	7
	25	160	115	85	58	16	4-14	285	160	9
	32	180	135	100	66	18	4-18	302	180	12
	40	200	145	110	76	18	4-18	355	200	17
	50	230	160	125	88	20	4-18	373	240	24
	65	290	180	145	110	22	8-18	408	280	33
	80	310	195	160	121	22	8-18	436	320	44
	100	350	230	190	150	24	8-23	480	360	60
	125	400	270	220	176	28	8-25	588	400	90
	150	480	300	250	204	30	8-25	611	400	100
	200	533	375	320	260	38	12-30	720	400	190
6.4MPa	20	190	125	90	51	20	4-18	228	160	13
凹凸法蘭 MFM J941H J941Y J941W J941F J941N 40 40P 40R 40I	25	210	135	100	58	22	4-18	275	180	15
	32	230	150	110	66	24	4-23	325	200	19
	40	260	165	125	76	24	4-23	360	240	25
	50	300	175	135	88	26	4-23	410	280	35
	65	340	200	160	110	28	8-23	450	320	48
	80	380	210	170	121	30	8-23	485	360	56
	100	430	250	200	150	32	8-25	537	400	125
	125	500	295	240	176	36	8-30	631	400	130
	150	550	340	280	204	38	8-34	6	450	160
	200	650	405	345	260	44	12-34	813	500	285
10.0MPa	10	170	100	70	35	20	4-14	198	120	6
凹凸法蘭 MFM J941H J941Y J941W J941F J941N 100 100P 100R 100I	15	170	105	75	40	20	4-14	202	140	11
	20	190	125	90	51	22	4-18	228	160	13
	25	210	135	100	58	24	4-18	250	180	14
	32	230	150	110	66	24	4-23	326	220	16
	40	260	165	125	76	26	4-23	359	240	30
	50	300	195	145	88	28	4-25	414	280	50
	65	340	220	170	110	32	8-25	434	320	65
	80	380	230	180	121	34	8-25	547	400	100
	100	430	265	210	150	38	8-30	621	450	116
	125	500	310	250	176	42	8-34	732	450	150
	150	550	350	290	204	46	12-34	840	500	300
	200	650	430	360	260	54	12-41	925	550	600
16.0	15	170	110	75	40	24	4-18	148	140	12
環槽法蘭 RTJ J941H J941Y J941W 160 160P 160R 160I	20	190	130	90	51	26	4-23	156	160	15
	25	210	140	100	58	28	4-23	175	180	17
	32	230	165	115	66	30	4-25	200	200	21
	40	260	175	125	76	32	4-27	231	240	31
	50	300	215	165	88	36	8-25	262	250	53
	65	340	245	190	110	44	8-30	303	320	70
	80	380	260	205	121	46	8-30	341	400	100
	100	430	300	240	150	48	8-34	485	450	120
