產品名稱：口徑300電動通風蝶閥[ 2021-07-12 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

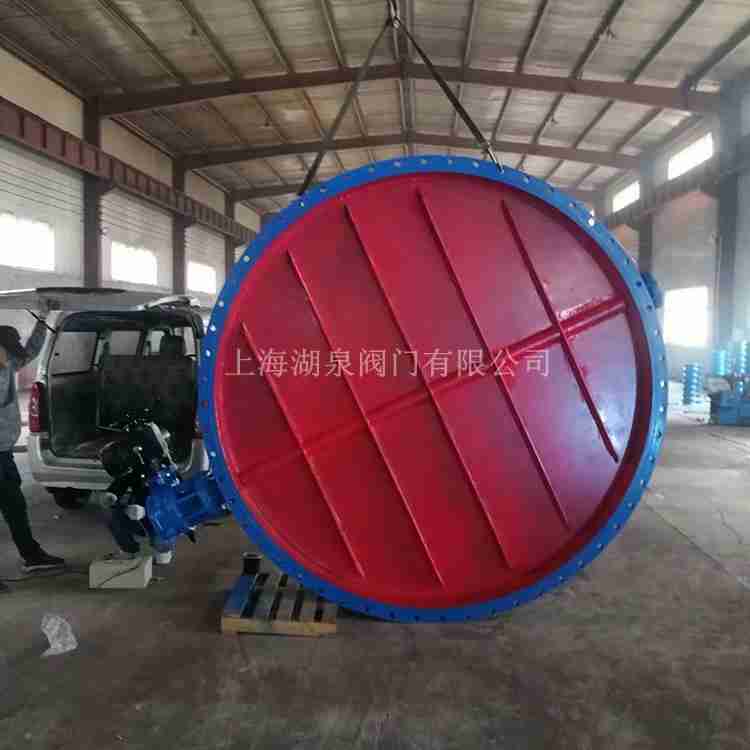

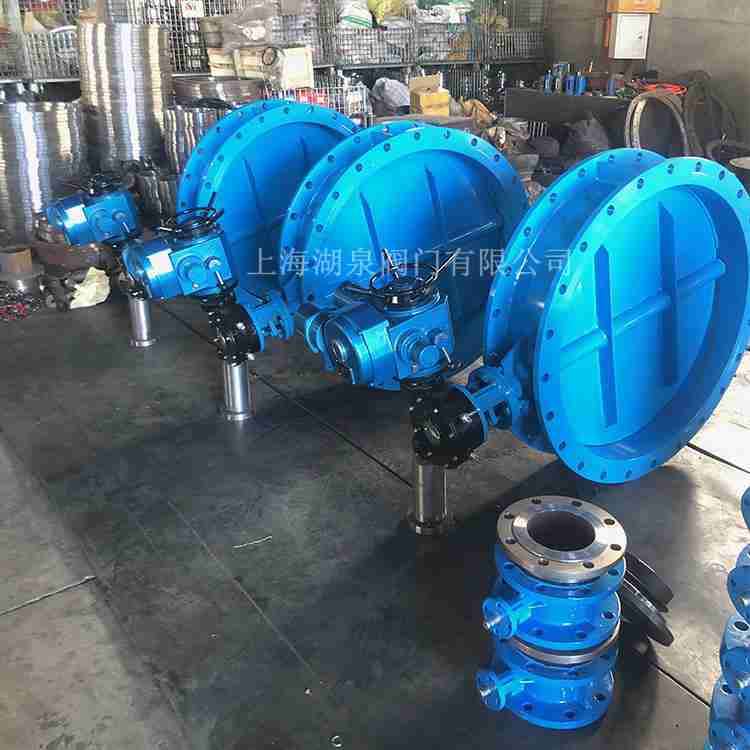

- 結構圖片
一、口徑300電動通風蝶閥產品介紹
上海湖泉閥門有限公司口徑300電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金等管道作通風調節介質流量之用。該通風蝶閥廣泛應用于電站、玻璃化工、建材、等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。
二、口徑300電動通風蝶閥產品結構特點
1、該通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
公稱通徑DN 結構長度
(標準值)外型尺寸(參考值) 連接尺寸(標準值) 參考
重量0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A D D1 D2 n-d D D1 D2 50 2 108 70 286 125 193 140 110 88 4-14 140 110 88 4-14 65 21/2 112 80 306 125 193 160 130 108 4-14 160 130 108 4-14 80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18 100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18 125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18 150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18 200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18 250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18 300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22 350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22 400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22 450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22 500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22 600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26 700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26 800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30 900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30 1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30 1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33 1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36 1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36 1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39 2000 80 760 1095 3220 565 810 2190 2130 2090 48-30 2265 2180 2125 48-42
